Kapalı Bomba Test Sistemi

  Ludre Yazılım Kapalı Bomba Test Sistemi, itici maddelerin yanma karakteristiklerini ve basınç gelişimini analiz etmek amacıyla tasarlanmış ileri seviye bir test sistemidir. Sistem, özellikle top mühimmatı ve balistik itici maddelerin performans analizlerinde kullanılmaktadır.

  Test sırasında numune, sistem içerisinde bulunan 200 cc hacimli yüksek dayanımlı çelik test kabına yerleştirilir. Ateşleme sonrası oluşan basınç değişimi ve yanma davranışı hassas sensörler aracılığıyla ölçülerek analiz edilir. Bu sayede test edilen itici maddenin yanma hızı (quickness) ve enerji üretim karakteristiği (force) belirlenebilir.

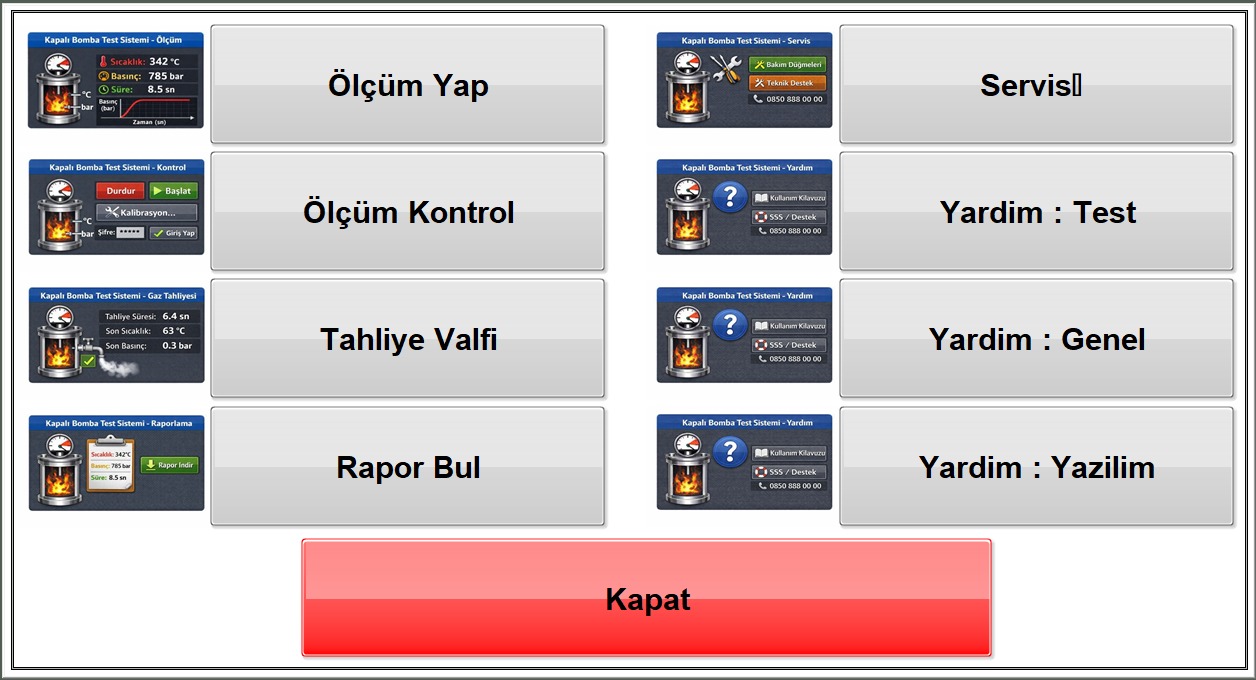

  Sistem, uzaktan güvenli kullanım prensibine göre tasarlanmıştır. Operatör numuneyi test kabına yerleştirdikten sonra ateşleme ve veri toplama işlemlerini ayrı bir kontrol odasında bulunan konsol üzerinden gerçekleştirebilir. Bu yapı, yüksek basınç altında yapılan testlerde operatör güvenliğini artırmaktadır.

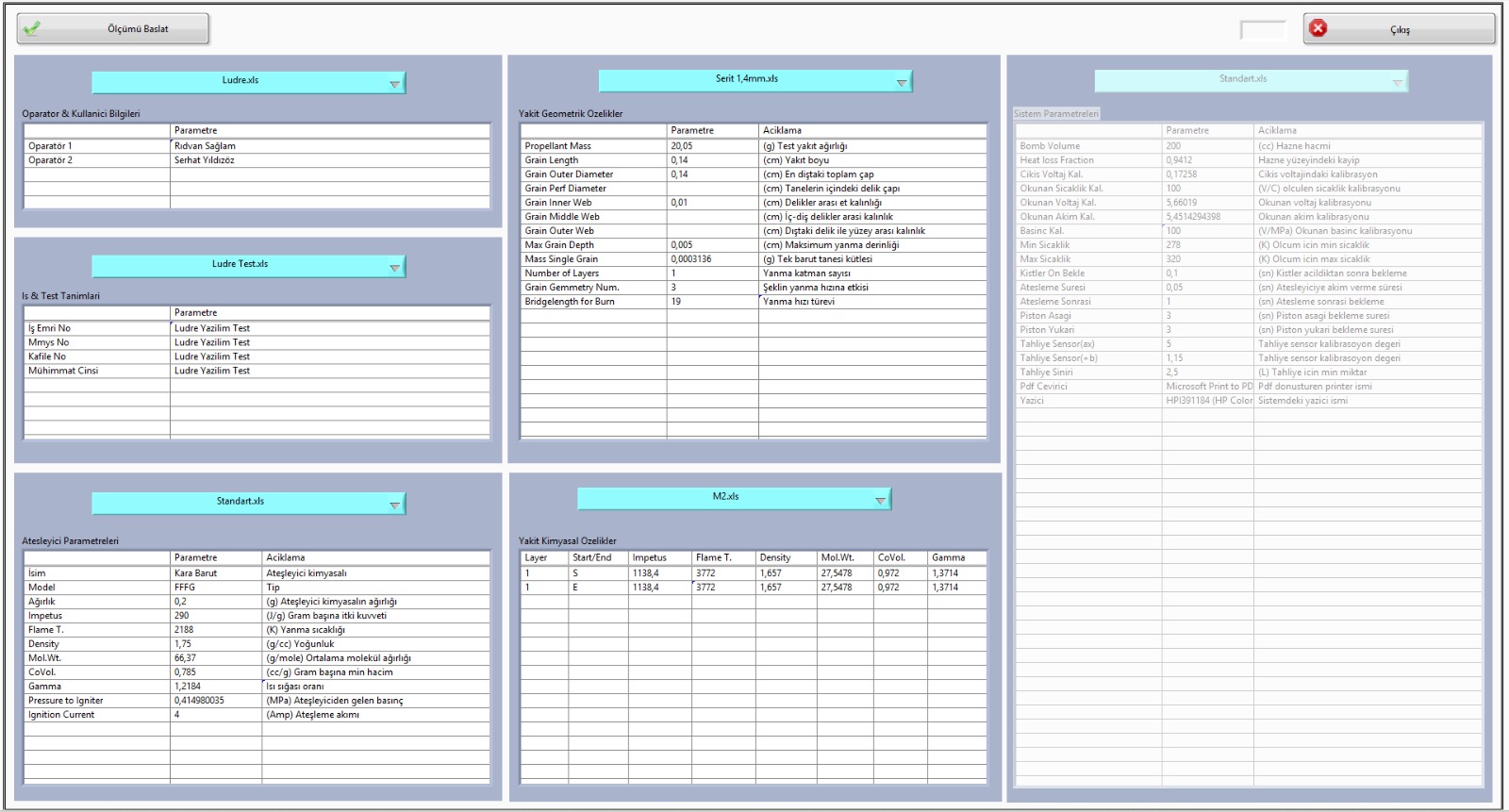

  Kapalı bomba sistemi içerisinde bulunan test kabı kalın cidarlı çelik yapıdan üretilmiştir ve yüksek basınç koşullarına dayanacak şekilde tasarlanmıştır. Sistem üzerinde ateşleme için elektriksel geçiş terminalleri bulunmaktadır. Ayrıca test sırasında elde edilen veriler, ölçüm ve kayıt sistemleri aracılığıyla analiz edilmek üzere toplanır.

AMAÇ VE KAPSAM

Amaç:
Bu dokümanın amacı, Kapalı Patlama Test Sistemi kullanılarak gerçekleştirilen basınç ve patlama testlerinin güvenli, kontrollü
ve standartlara uygun şekilde yürütülmesini sağlamaktır.

Bu doküman ile;
Test sürecinin doğru uygulanması,
Personel güvenliğinin sağlanması,
Ekipman ve tesisatın korunması,
Test sonuçlarının güvenilirliğinin artırılması
hedeflenmektedir.

Kapsam:

Bu doküman;
Kapalı Patlama Test Sistemi’nin kurulumu, işletilmesi, test uygulamaları, güvenlik önlemleri, bakım faaliyetleri ve raporlama
süreçlerini kapsamaktadır.
Bu prosedür;
Test operatörleri,
Teknik personel,
Bakım ekipleri,
Denetim yetkilileri
tarafından uygulanmak üzere hazırlanmıştır.
Bu doküman, sistem dışında gerçekleştirilen test uygulamalarını kapsamaz.

SİSTEM TANIMI VE TEKNİK ÖZELLİKLER

Sistem Genel Yapısı
Kapalı Patlama Test Sistemi, yüksek basınç altında gerçekleştirilen testlerin güvenli şekilde uygulanabilmesi amacıyla,
yüksek dayanımlı malzemeler kullanılarak tasarlanmış ve imal edilmiştir.
Sistem; basınç kabini, taşıyıcı gövde, bağlantı elemanları, ölçüm sistemleri ve güvenlik donanımlarından oluşmaktadır.
Sistem Bileşenleri
Sistem aşağıdaki ana bileşenlerden oluşur:
Yüksek dayanımlı test kabini
Basınç üretim ünitesi
Hassas basınç sensörleri
Sıcaklık ölçüm sensörleri
Dijital kontrol paneli
Acil durdurma sistemi
Basınç tahliye hattı
Filtrasyon ve gaz yönlendirme sistemi

SİSTEM TANIMI VE TEKNİK ÖZELLİKLER

Teknik Özellikler

Parametre Değer

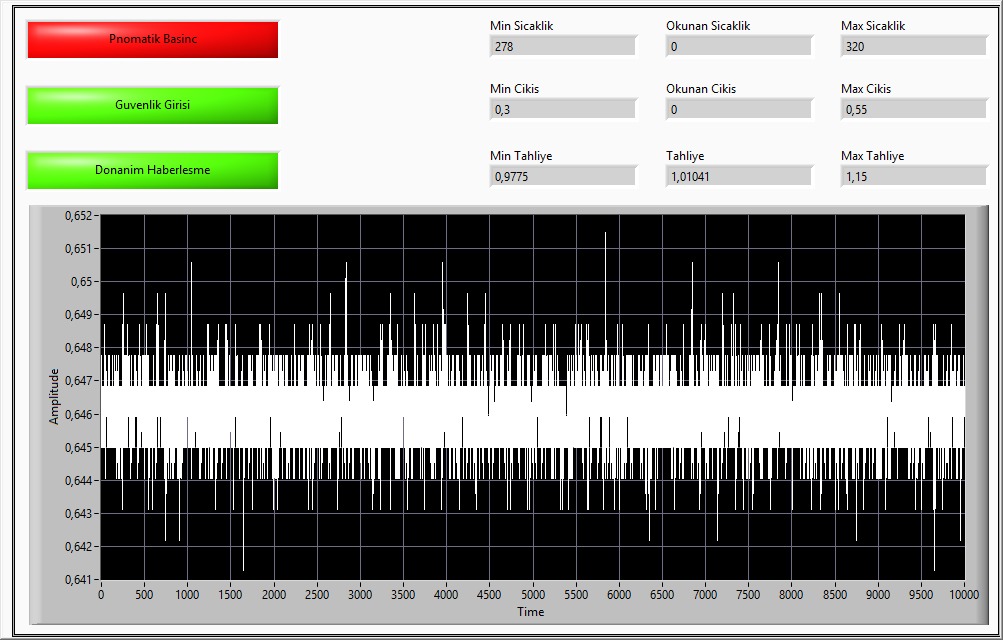

Ölçüm ve Kontrol Sistemleri

Dijital basınç göstergeleri,
Veri kayıt ünitesi,
Uzaktan izleme ekranı,
Otomatik alarm sistemi
bulunmaktadır.

Tüm ölçümler kayıt altına alınmakta ve raporlama amacıyla arşivlenmektedir.

SİSTEM TANIMI VE TEKNİK ÖZELLİKLER

Güvenlik Donanımları
Sistem aşağıdaki güvenlik ekipmanları ile donatılmıştır:
Patlamaya dayanıklı muhafaza kabini
Basınç emniyet valfi
Aşırı sıcaklık koruma sistemi
Gaz sızdırmazlık contaları
Acil tahliye mekanizması

Mekanik Dayanım Referans Değerleri
Kullanılan ASTM A29 / 4140–4145 ve EN 10083-1 / 42CrMo4 kalite çelik malzemeler için mekanik özellikler, ilgili uluslararası
standartlarda tanımlanan minimum değerler esas alınarak değerlendirilmiştir.

Bu kapsamda referans alınan tipik mekanik özellikler aşağıda verilmiştir:
Akma Dayanımı (Re): ≥ 650 MPa
Çekme Dayanımı (Rm): 850 – 1000 MPa
Uzama (A): ≥ 12 %
Sertlik: ~250 HB
Bu değerler, yüksek basınçlı test sistemlerinde güvenli kullanım için yeterli dayanım sağlamaktadır

Closed Bomb Test System

  The Closed Bomb Test System developed by Ludre Yazılım is an advanced testing system designed to analyze the combustion characteristics and pressure development of propellant materials. The system is primarily used for the performance analysis of gun propellants and ballistic propellant materials.

  During testing, the sample is placed inside a 200 cc high-strength steel test vessel located within the system. Following ignition, the pressure development and combustion behavior are measured and analyzed using high-precision sensors. This enables the determination of the propellant quickness and energy generation characteristics (force) of the tested material.

  The system is designed for safe remote operation. After placing the sample in the test vessel, the operator can initiate ignition and perform data acquisition from a console located in a separate control room. This configuration enhances operator safety during tests conducted under high-pressure conditions.

  The test vessel within the closed bomb system is manufactured from thick-walled high-strength steel and is designed to withstand high pressure conditions. Electrical feedthrough terminals are provided on the system for ignition purposes. Additionally, the data obtained during testing are collected through measurement and recording systems for further analysis.

PURPOSE AND SCOPE

Purpose

The purpose of this document is to ensure that pressure and explosion tests conducted using the Closed Explosion Test System are carried out in a safe, controlled, and standardized manner.

This document aims to achieve the following:

• Ensuring correct implementation of the testing process

• Maintaining personnel safety

• Protecting equipment and infrastructure

• Increasing the reliability of test results

Scope

This document covers the installation, operation, test applications, safety precautions, maintenance activities, and reporting processes of the Closed Explosion Test System.

This procedure is intended to be implemented by:

• Test operators

• Technical personnel

• Maintenance teams

• Inspection authorities

This document does not cover testing procedures conducted outside the system.

SYSTEM DESCRIPTION AND TECHNICAL SPECIFICATIONS

General System Structure

The Closed Explosion Test System has been designed and manufactured using high-strength materials to ensure the safe execution of tests conducted under high-pressure conditions.

The system consists of:

• Pressure chamber

• Structural support frame

• Connection elements

• Measurement systems

• Safety equipment

System Components

The system consists of the following main components:

• High-strength test chamber

• Pressure generation unit

• High-precision pressure sensors

• Temperature measurement sensors

• Digital control panel

• Emergency stop system

• Pressure relief line

• Filtration and gas routing system

SYSTEM DESCRIPTION AND TECHNICAL SPECIFICATIONS

Technical Specifications

Measurement and Control Systems

The system includes:

• Digital pressure indicators

• Data acquisition unit

• Remote monitoring display

• Automatic alarm system

All measurements are recorded and archived for reporting and analysis purposes.

SYSTEM DESCRIPTION AND TECHNICAL SPECIFICATIONS

Safety Equipment

The system is equipped with the following safety components:

• Explosion-resistant protective enclosure

• Pressure safety valve

• Over-temperature protection system

• Gas sealing gaskets

• Emergency pressure release mechanism

Mechanical Strength Reference Values

The mechanical properties of ASTM A29 / 4140–4145 and EN 10083-1 / 42CrMo4 grade steel materials used in the system have been evaluated based on the minimum values defined in the relevant international standards.

The typical reference mechanical properties considered are as follows:

• Yield Strength (Re): ≥ 650 MPa

• Tensile Strength (Rm): 850 – 1000 MPa

• Elongation (A): ≥ 12 %

• Hardness: ~250 HB

These values provide sufficient mechanical strength for safe operation in high-pressure testing systems.
